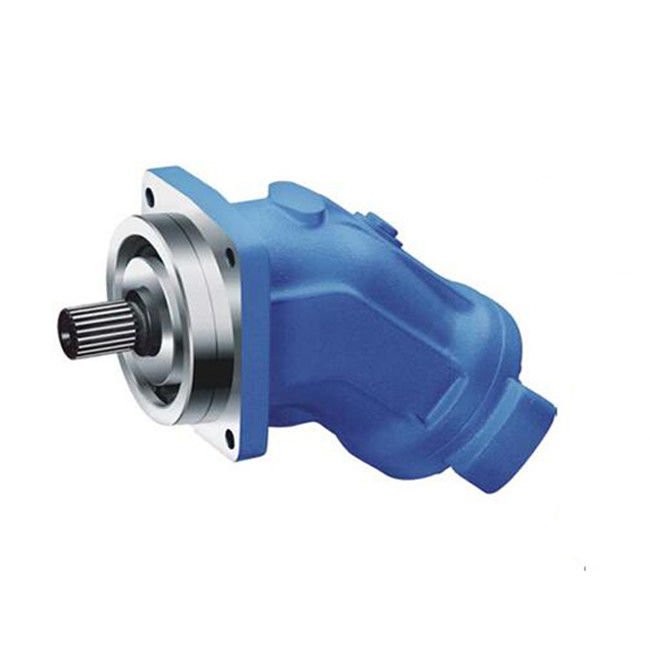

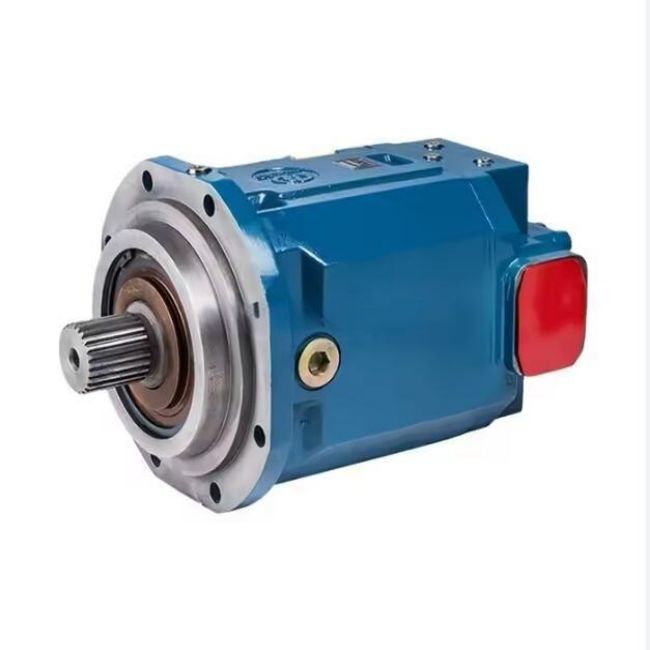

Moteur quantitatif A2FM250/60W-VPB01 R910914475 Remplacement du groupe de pompes à pistons Rexroth
Description du produit
Un moteur à piston axial est un type de moteur hydraulique dont le principe de fonctionnement est basé sur le mouvement d'un piston axial.le piston tourne en direction parallèle à l'axe du moteurLorsque le fluide hydraulique pénètre dans la chambre de travail du cylindre, la pression du fluide hydraulique agit sur le piston et le pousse en mouvement.Le mouvement réciproque du piston est converti en mouvement rotatif de l'arbre de sortie du moteur au moyen d'un mécanisme tel qu'une tige de raccordement ou une plaque de coupe.
Formes de commande multiples: pour répondre aux différentes exigences de fonctionnement, une grande variété de formes de commande sont fournies, y compris le contrôle de la compensation de pression, le contrôle de la détection de charge, le contrôle de la pression et du débit,limite de puissanceLa méthode de commande la plus appropriée peut être choisie en fonction du scénario d'application spécifique, ce qui optimise davantage les performances du système.
Avantage de la pompe à piston
Le couple de sortie est élevé: en raison de l'action simultanée de plusieurs pistons, le moteur fixe à piston axiale peut produire un couple plus élevé.Cela lui permet de bien fonctionner dans des scénarios d'application nécessitant une plus grande puissance, tels que le mécanisme de marche et le mécanisme de pivotement dans les machines d'ingénierie lourdes, et peut facilement conduire le mouvement de gros équipements.
Large plage de vitesses: sa vitesse peut être réglée sur une large plage.des sorties de vitesse différentes de basse vitesse à haute vitesse peuvent être obtenuesDans certains cas où une régulation précise de la vitesse est requise, par exemple l'entraînement à la broche des machines-outils,le moteur à piston fixe axiale peut fournir la vitesse appropriée selon les exigences de la technologie de traitement.
Haute efficacité: l'efficacité volumique et mécanique de ce moteur sont relativement élevées.réduire les pertes d'énergie causées par une fuite interneUn rendement mécanique élevé signifie que moins d'énergie est perdue dans le processus de conversion de l'énergie hydraulique en énergie mécanique, améliorant ainsi l'utilisation de l'énergie de l'ensemble du système.
Paramètres techniques:
| Taille | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Déplacement
géométrique, par révolution | Vg | en cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Pression nominale | Pnom | une barre | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Pression maximale | Pmax | une barre | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Vitesse maximale | Numéro 1) | Rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | Rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Débit d'entrée 3) | à nnom | QV | L/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Le couple est de 4 | à Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Rigidité de rotation | c | Le nombre de cycles est déterminé en fonction de l'échantillon. | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Moment d'inertie pour le groupe rotatif | JTW | en kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Accélération angulaire maximale | ɑ | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volume des affaires | V | Je... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Poids (environ) | - Je vous en prie | en kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Machines de construction: dans les pelles, les chargeuses, les grues et autres équipements,Les moteurs à piston fixe axiale sont utilisés pour entraîner le mouvement des dispositifs de marche et des dispositifs de travail (tels que les bras de plongée et les bâtons des excavatrices)Leurs caractéristiques de couple élevé et de vitesse réglable peuvent répondre aux exigences de fonctionnement des machines d'ingénierie dans différentes conditions de travail.
Équipement maritime: dans le système de direction et le système de frontale d'ancrage des navires,Les moteurs fixes à piston axiale peuvent fournir une puissance fiable pour assurer le fonctionnement normal des manœuvres du navire et de l'équipement d'amarrageIl peut également maintenir de bonnes performances dans des environnements marins difficiles et s'adapter au fonctionnement stable à long terme des navires.
Équipement d'automatisation industrielle: Dans certaines lignes de production automatisées, machines-outils et autres équipements nécessitant un contrôle précis du mouvement, des moteurs à piston fixe axiale peuvent être utilisés comme sources d'alimentation.Grâce à des systèmes de contrôle hydraulique avancés, un contrôle de position et un contrôle de vitesse de haute précision peuvent être obtenus pour améliorer la qualité de traitement des produits et l'efficacité de la production.
