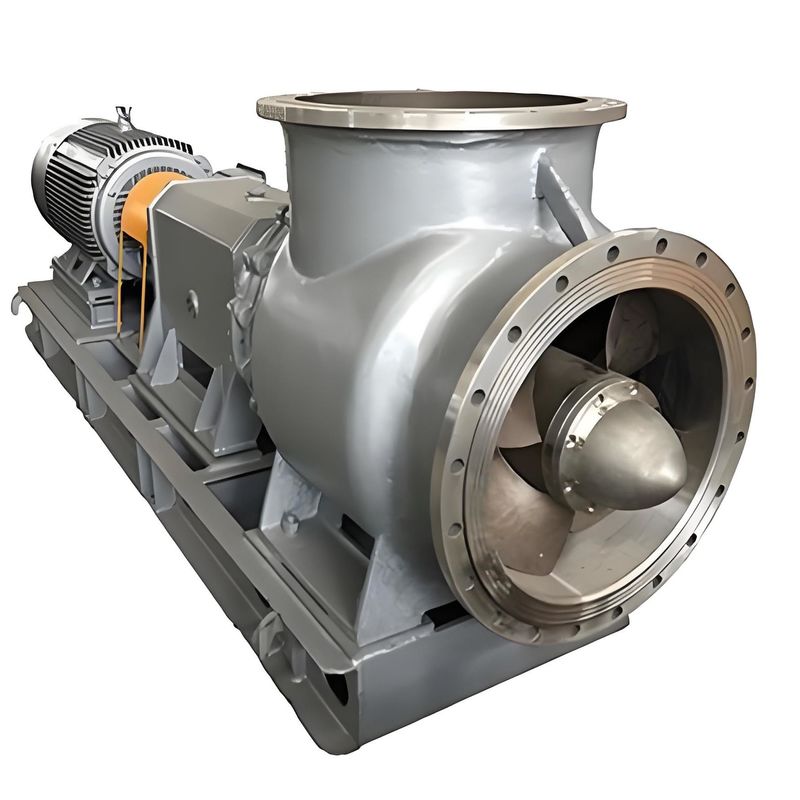

Pompes de circulation à débit axial personnalisées Circulation d'évaporation à grand débit
Description du produit:
Pompes de circulation de cristallisation par évaporation
La pompe de circulation par évaporation-cristallisation est parfois appelée pompe à débit axiale horizontal.Cela est dû au fait qu'il utilise la poussée horizontale générée par la rotation de la roue le long de l'arbre de la pompe.
Ce type particulier de pompe chimique joue un rôle crucial dans l'évaporation cyclique des matières chimiques et leur cristallisation ultérieure en particules.Il le fait en s'associant à l'évaporateur..
La pompe de circulation par évaporation par cristallisation est utilisée dans une large gamme d'industries telles que la soude caustique de diaphragme, l'acide phosphorique, la fabrication de sel sous vide, l'acide lactique, le lactate de calcium,oxyde d'aluminiumIl s'agit notamment de la production de dioxyde de titane, de chlorure de calcium, de chlorure d'ammonium, de chlorate de sodium, de fabrication de sucre, de sel fondu, de fabrication de papier, d'eaux usées et plus encore.Une circulation forcée est utilisée pour améliorer la capacité de production de l'équipement et augmenter le coefficient de transfert de chaleur de l'échangeur de chaleur.
Données techniques:
| Modèle |
Installation
Lames à angle |
Capacité
M3/h |
La tête
- Je vous en prie |
Vitesse
R/min |
Le FEP
% |
Puissance de l'arbre
N |
| Le FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| Le FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| Le FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| Le FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| Le FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| Le FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| - 2 °C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| - 2 °C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| Le FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| - 2 °C |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| - 2 °C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| Le FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| - 2 °C |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| - 2 °C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Caractéristiques:
La pompe a de bonnes performances anti-cavitation, ce qui la rend adaptée aux évaporateurs à faible niveau de liquide et réduit considérablement l'investissement nécessaire pour les usines d'évaporation.Elle s'applique aux nouveaux évaporateurs équipés d'une chambre de chauffage présentant une grande résistance au fluide sur le côté d'entrée de la pompe., tels que l'évaporateur à cycle inverse et l'évaporateur à double chambre de chauffage.
Avec la possibilité de changer les angles d'installation de la lame et la vitesse de rotation, la pompe a un rendement élevé et une large zone de rendement élevé,répondre aux besoins en débit et en élévation de l'utilisateur et réduire considérablement la consommation d'énergie.
La pompe de type à vitesse lente fonctionne sans heurts, présente une légère usure sur les pièces à débit, une longue durée de vie et peu de dommages aux cristaux, ce qui la rend parfaite pour les processus d'évaporation et de cristallisation.
La conception du rotor en porte-à-faux réduit de moitié le nombre de joints d'arbre par rapport au type à double support.
Le type de support du centre du corps de la pompe a un meilleur alignement thermique du rotor par rapport au type de support du pied du corps de la pompe.
La structure d'ouverture de la porte arrière permet de retirer le rotor sans démonter les brides d'entrée et de sortie du corps de la pompe, ce qui facilite et accélère l'entretien.
La pompe utilise un joint d'arbre avancé, soit un joint mécanique de cartouche avec une durée de vie de 6 à 12 mois, soit un joint d'emballage à l'épreuve des liquides avec une durée de vie de 3 à 6 mois.
La base élastique de la pompe ou la conception de la pompe suspendue signifie qu'un évaporateur sans joint de dilatation a une compensation thermique fiable, ce qui réduit l'investissement requis.
L'ensemble de la pompe a une fiabilité élevée, avec un arbre de pompe de haute résistance, un grand roulement de capacité de charge, un siège de roulement à manche à refroidissement par eau,et les propriétés des matériaux qui assurent le fonctionnement à long terme d'une seule pompe.
Méthode d'installation:
En fonction de la disposition du procédé d'évaporation et de l'équipement du procédé de cristallisation, la méthode d'installation de la pompe de circulation d'évaporation peut varier.Notre société offre aux utilisateurs plusieurs méthodes d'installation avancées à choisir.

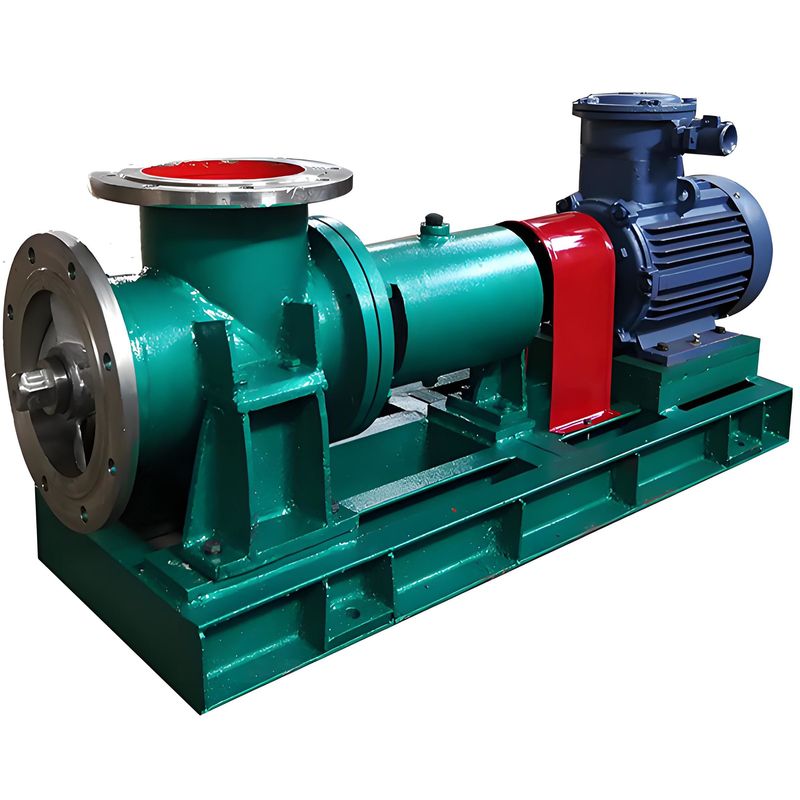

1. Type de connexion directe
La pompe de circulation et le moteur sont directement reliés par un accouplement flexible et installés sur une base commune.
2. Type de conduite à courroie
La pompe de circulation et le moteur sont entraînés par une courroie en V, qui permet de régler facilement les paramètres de performance de la pompe.
3Base de pompage élastique
Un ressort de charge réglable est placé sous la base commune, et le type de connexion directe et le type d'entraînement à courroie peuvent être utilisés.
4Type de suspension de la pompe et du moteur
La pompe et le moteur sont suspendus à l'évaporateur. Cette méthode d'installation convient aux pompes de circulation FJX350, 400, 500, 600 et à la puissance du moteur ≤ 75 kW.
5Type de suspension de pompe à circulation
Seule la pompe de circulation est suspendue à l'évaporateur et le moteur est installé au sol ou sur un cadre en acier.
6Installation verticale
Il convient aux évaporateurs, aux cristalliseurs ou aux réacteurs qui nécessitent que l'axe de la pompe de circulation soit disposé verticalement.notre société peut effectuer la conception modifiée et la fourniture.
7. pompe de circulation sans corps de pompe
Notre société peut également fournir une pompe à circulation sans carrosserie de pompe pour l'évaporateur, le cristalliseur ou le réacteur à circulation interne.La structure et la taille de notre pompe à circulation peuvent être modifiées selon la taille et la disposition requises par l'utilisateurIl peut être inséré horizontalement, en haut ou en bas.
Applications:
La pompe de circulation de cristallisation d'évaporation par débit axial est un dispositif polyvalent qui trouve ses applications potentielles dans un large éventail d'industries.concentration, et le refroidissement à la méthode du diaphragme, la fabrication sous vide de sel, l'acide lactique, le lactate de calcium, l'oxyde d'aluminium, le dioxyde de titane, le chlorure d'ammonium, la fabrication de sucre, le sel fondu, la fabrication de papier, les eaux usées, et plus encore.
Pour améliorer l'efficacité de l'équipement et augmenter le coefficient de transfert de chaleur des échangeurs de chaleur pour circulation forcée, cette pompe est parfaite.la pompe à circulation par évaporation par cristallisation à débit axial est également appelée pompe à débit axial.
Dans les secteurs chimique, des métaux non ferreux, de la fabrication de sel, de l'industrie légère et d'autres secteurs, cette série de pompes à débit axial peut être largement utilisée dans divers processus tels que l'évaporation, la cristallisation,réaction chimique, et d'autres processus.
Certains des domaines importants dans lesquels cette pompe peut être utilisée efficacement sont:
- Installation d'engrais phosphatés: circulation forcée du milieu dans le processus humide concentré d'ammonium phosphate et concentré de lisier d'ammonium phosphate
- L'usine Bayer de traitement de l'alumine: circulation forcée du milieu d'évaporation liquide
- Installation de phosphate de traitement au diaphragme: circulation forcée du milieu d'évaporation liquide contenant NaCl
- Fabrication sous vide de sel: pompe à circulation forcée de NaCl dans le milieu de cristallisation par évaporation
- Pompes de circulation forcée de Na2SO4 dans le milieu d'évaporation
- Installation hydrometallurgique: circulation forcée du milieu de cristallisation par évaporation du cuivre, etc.
- Raffinage alcalin: circulation forcée de la liqueur mère d'ammoniac dans le cristalliseur à froid du procédé du chlorure d'ammonium et du cristalliseur de salinisation
- Installation de soude: circulation forcée de déchets d'évaporation d'ammoniac, processus de récupération de liquide et milieu d'évaporation de CaCl2
- Fabrication de papier: circulation forcée du milieu concentrateur de nuit
- Électricité: désulfuration des gaz de combustion, cokerie et fibre chimique
- Industrie légère: concentration d'alcool, évaporation de l'acide citrique, évaporation du sucre et autre milieu de station de circulation forcée.
