Lieu d'origine:
porcelaine
Nom de marque:
HUATAO
Certification:
ISO9001
Numéro de modèle:
HT-réduction de la valve
Contactez-nous

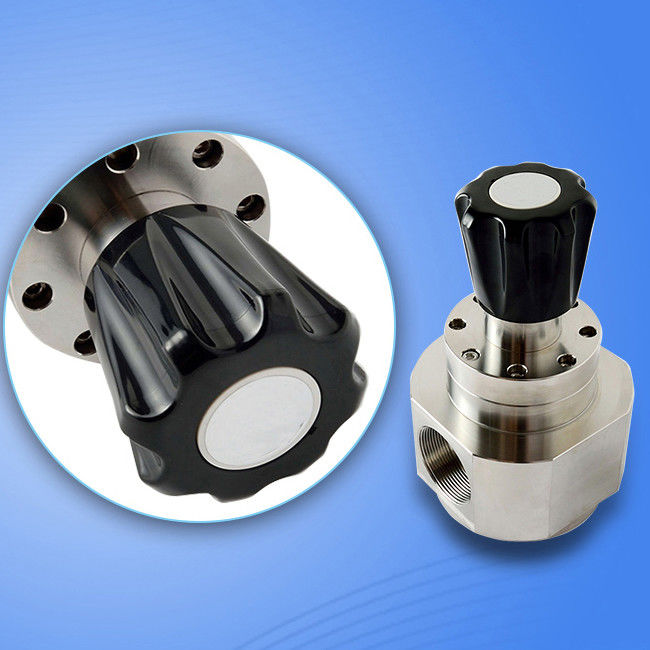

Valve réductrice à haute pression à diaphragme à débit élevé à étape unique
Introduction de la soupape de réduction haute pression

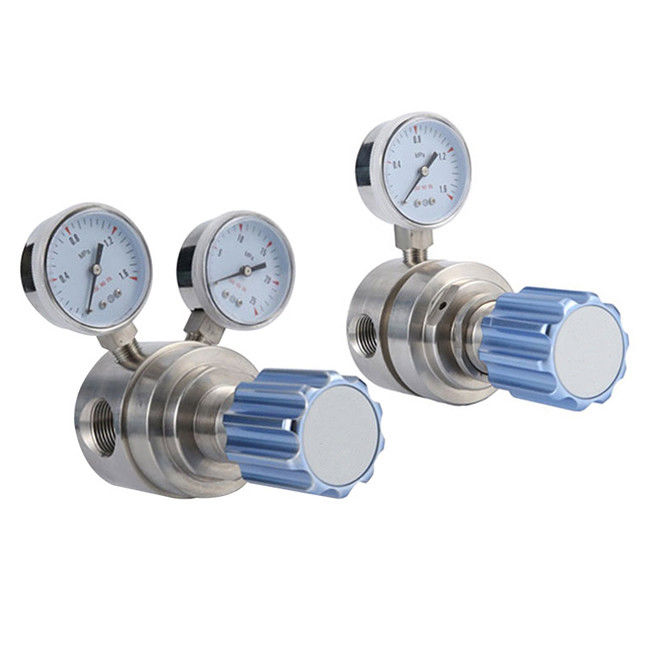

La soupape réductrice de pression est conçue pour être en bonne santé et sûre, afin d'éviter les dangers et les défaillances de l'équipement causés par la pression.et le réglage de la pression peut être réalisé par la roue supérieureLe débogage peut être vu clairement à travers une jauge de pression externe.
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableDu point de vue de la mécanique des fluides, la vanne réductrice de pression est un élément d'étranglement dont la résistance locale peut être modifiée, c'est-à-dire en modifiant la zone d'étranglement,la vitesse de débit et l'énergie cinétique du fluide sont modifiées, ce qui entraîne des pertes de pression différentes, afin d'atteindre l'objectif de décompression.Ensuite, s'appuyer sur le réglage du système de contrôle et de régulation pour équilibrer la fluctuation de la pression post-valve avec la force du ressort, de sorte que la pression post-valve reste constante dans une certaine plage d'erreur.
La soupape réductrice de pression en acier inoxydable adopte une structure à diaphragme à un étage, transmission de pression par diaphragme en acier inoxydable, pression de sortie stable, petit espace d'installation,adapté à l'eau pure, l'eau ultrapure, le liquide corrosif, le gaz, le gaz naturel, etc.
Peut être monté sur panneau,
Application: laboratoires, industrie pétrochimique, équipement d'essais, etc.
Performance des vannes réductrices à haute pression
(1) Plage de régulation de la pression: elle se réfère à la plage réglable de la pression de sortie P2 de la vanne réductrice de pression, et la précision spécifiée doit être atteinte dans cette plage.La plage de régulation de la pression est principalement liée à la rigidité du ressort régulateur de pression.
(2) Caractéristiques de pression: désigne les caractéristiques des fluctuations de pression de sortie causées par des fluctuations de pression d'entrée lorsque le débit g est une valeur constante.Plus la fluctuation de la pression de sortie est faibleLa pression de sortie doit être inférieure à la pression d'entrée, une valeur fixe ne change pas avec la pression d'entrée.
(3) Caractéristiques du débit: il s'agit de la persistance du temps de pression d'entrée et des changements de pression de sortie avec le changement du débit de sortie g. Lorsque le débit g change,plus la variation de pression de sortie est faibleEn général, plus la pression de sortie est basse, plus sa fluctuation avec le débit de sortie est faible.
|
Modèle
|
GAS
|
Débit (m3/h)
|
La pression maximale de l'entrée ((bar)
|
Précipitation de travail
|
|
Le montant de l'aide
|
OXYGEN
|
30
|
250
|
3.0 à 10
|
|
Le montant de l'aide est calculé en fonction des coûts.
|
Acétylène
|
5
|
30
|
0.1-1.0
|
|
Le montant de l'aide est calculé en fonction de l'activité de l'entreprise.
|
Propane
|
10
|
30
|
0.1-2.5
|
|
Le montant de l'aide est calculé en fonction de la valeur de l'aide.
|
L'azote
|
30
|
250
|
/
|
Principales spécifications techniques des soupapes réductrices haute pression
| Pression d'entrée maximale: | 500, 1500, 3000 psi |
| Pression de sortie: | Pour les appareils à combustion électrique, la puissance maximale de combustion électrique doit être de: |
| Pression d'essai de sécurité: | 1.5 fois la pression d'entrée maximale |
| Température applicable: | -40°C à + 230°C |
| Taux de fuite: | 2x10-8 atm.cclsec Il |
| Valeur du CV: | 1.4 |
| Fil de femelle: | 1/4 NPT (F) |
